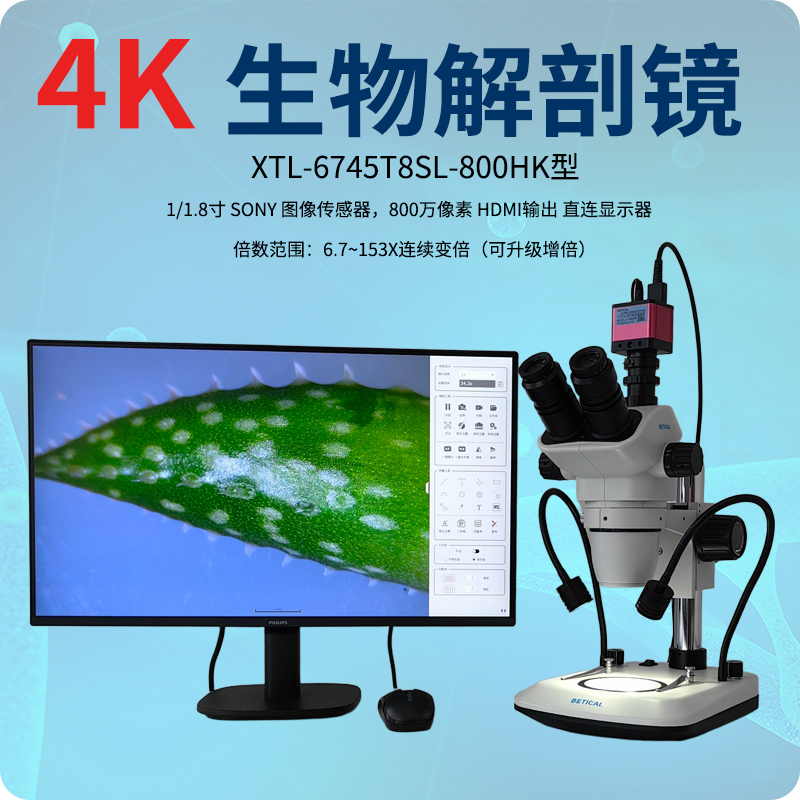

XTL-6745T8SL-530HS型生物解剖镜 光学体视显微镜
-

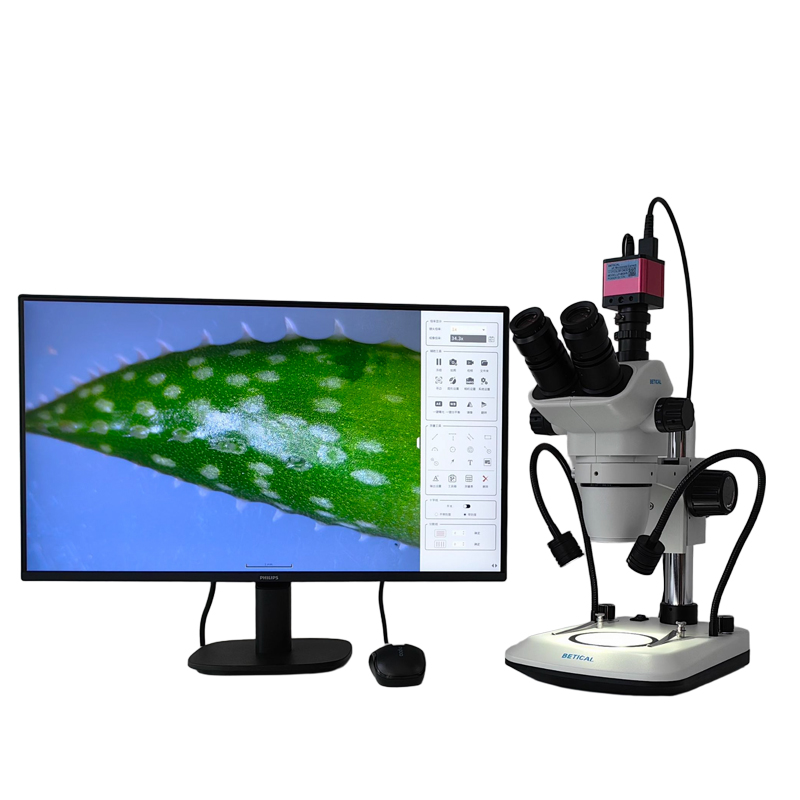

XTL-6745T8SL-530HS型VGA / USB双输出相机,鼠标操作,SD卡拍照录像存储);目镜观察倍数:6.7~45X,视频观察倍数30~205X ;双侧LED光源可调照射角度,LED下光源,亮度可调
-
显示器可选配台式大尺寸显示器,17寸/19寸/21.5寸/23.8寸/27寸等;可挂小尺寸显示器,11.6寸/13.3寸 15.6寸
一、性能特点:

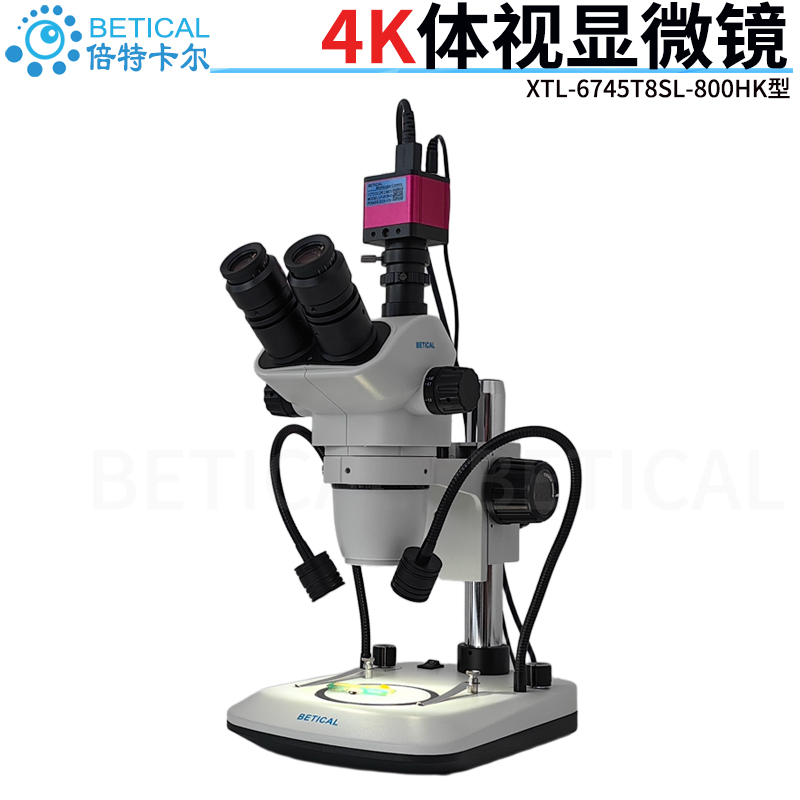

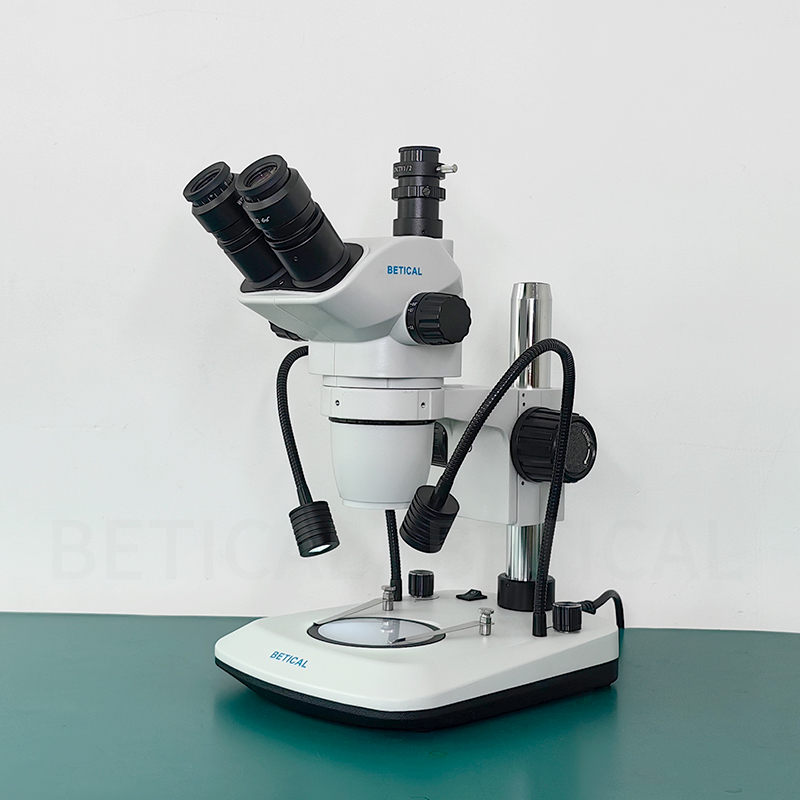

XTL-6745T8SL-530HS型三目体视显微镜采用扇形立臂式支架,底座配有压片和φ95mm黑白工作板,立臂高300mm,调焦手轮松紧可调,升降范围100mm。底座尺寸:285x238mm 扇形

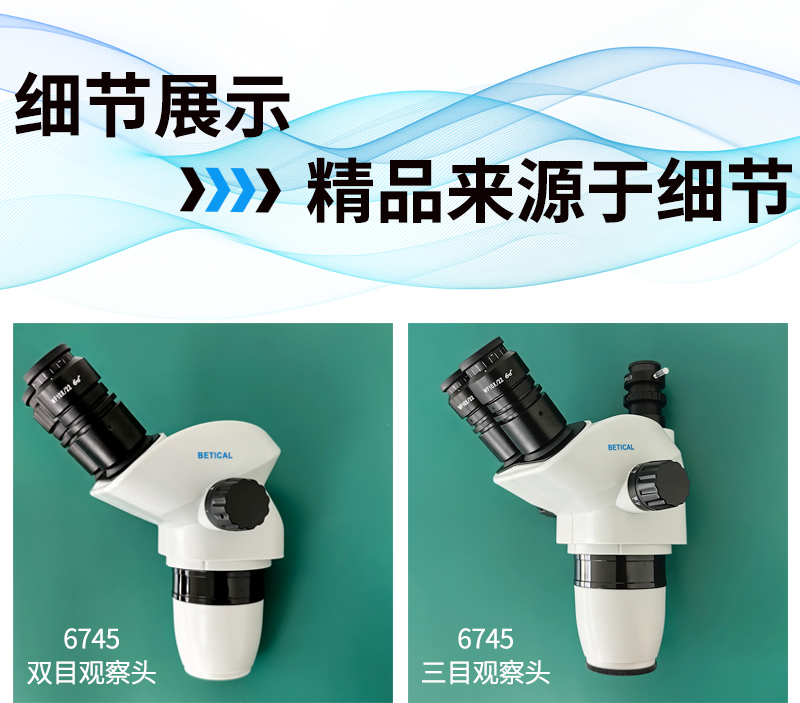

1. 观察头:三目镜, 45度倾斜,瞳距调节范围55-75mm双目视度可调,调整范围正负5屈光度

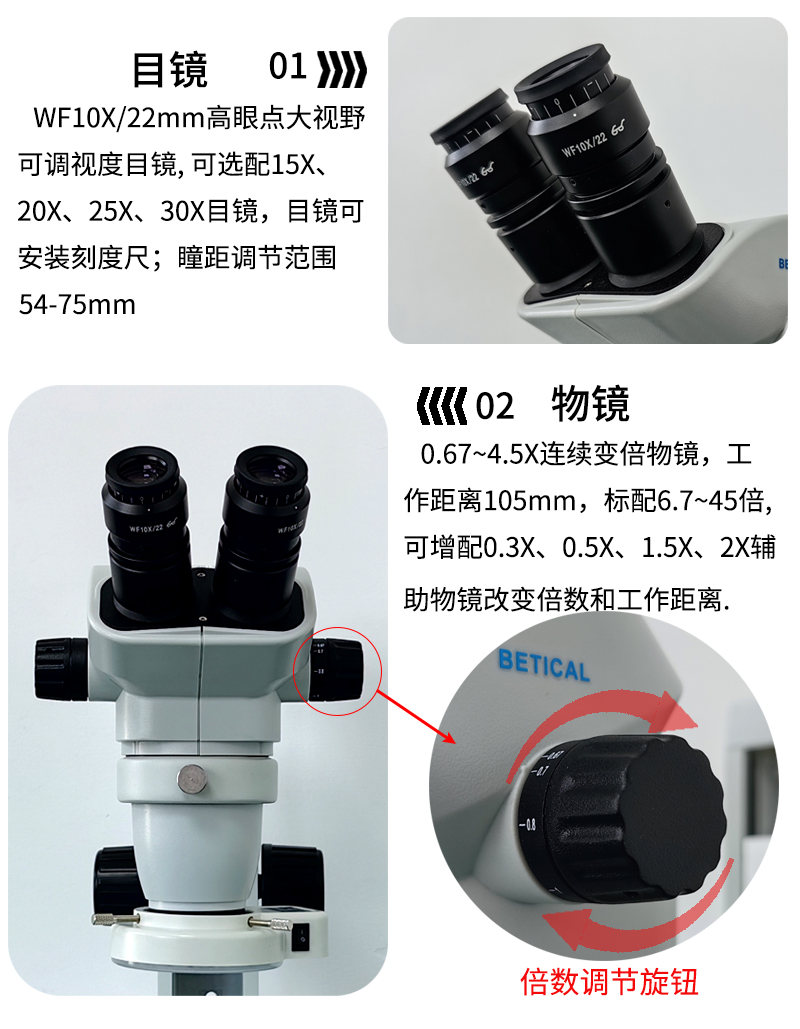

2. 目 镜:使用高眼点大视野可调视度目镜,调整范围正负5屈光度,为佩戴眼睛的观察者提供方便,标配WF10X/22,可以选配WF15X/16和WF20X/12,目镜可选配安装刻度尺。摄像目镜标配0.5X,可选配1X。

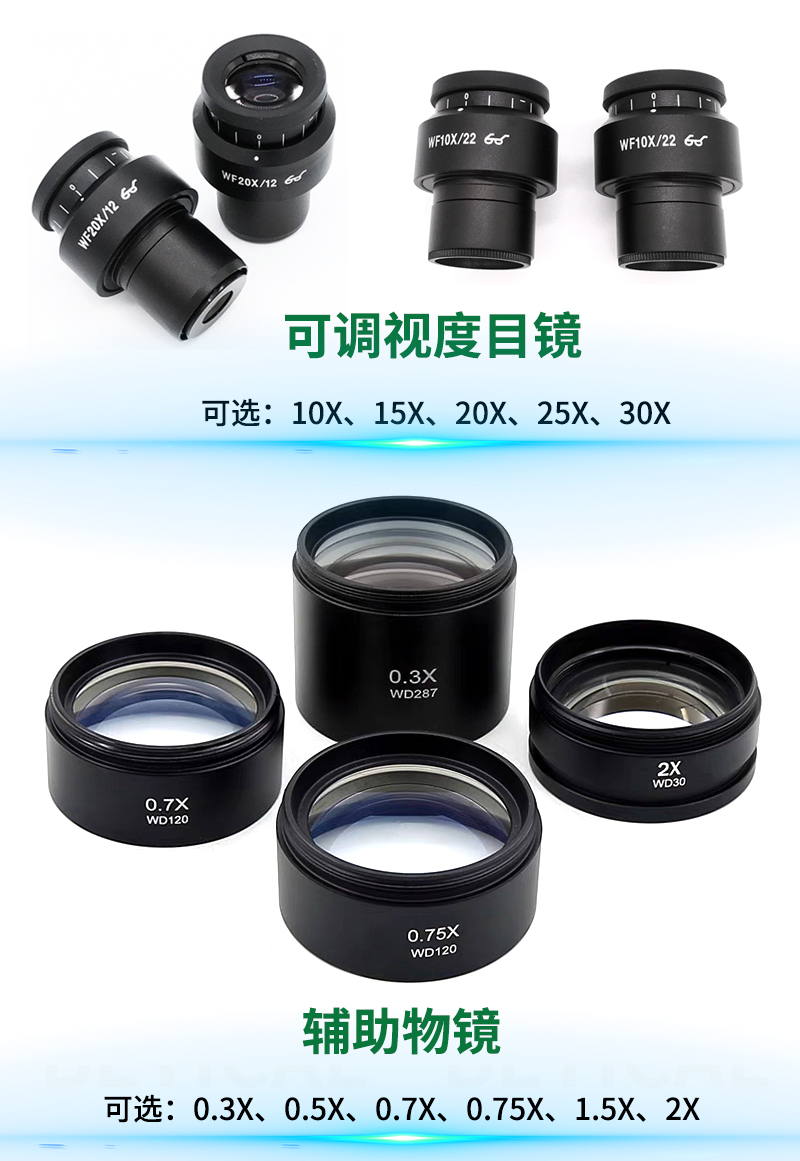

3. 物 镜:0.67~4.5X,可选配增加辅助物镜0.5X/1.5X/2X
4. 变倍比:1:6.7
5. 倍 数:6.7~200倍(倍数可根据要求增减)
6. 工作距离:超长的工作距离达105mm,为使用者提供更大的工作空间。
7. 调焦机构:调焦手轮松紧可调,升降范围50mm
8. 照 明:上光源配双侧可调角度LED光源,下光源LED 灯,上下光源亮度都可调节
9. 摄像系统:VGA/USB双输出工业相机 1920*1080P分辨率 ,VGA连显示器时鼠标操作 SD卡拍照录像存储,USB 接电脑使用时可测量尺寸。
二、主要用途:

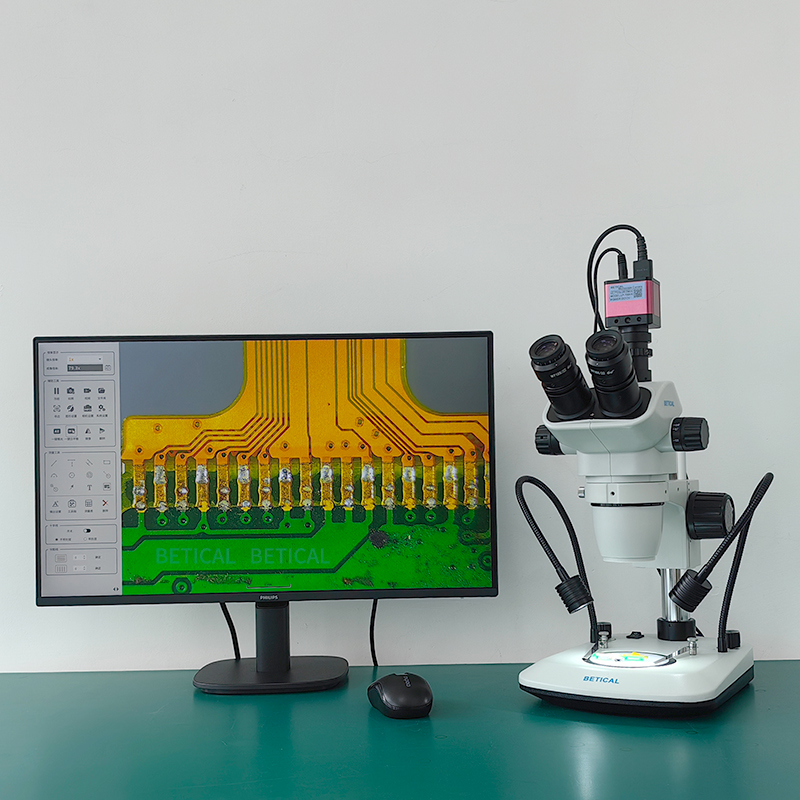

广泛应用于电子工业中微小零件的检测、装配、修理,同时也应用于生物解剖,珠宝检验,教育,科研、刑侦、医疗等领域。
三、光学参数:
目镜 |
标准配置 |
辅助物镜0.5X |
辅助物镜1.5X |
辅助物镜2X |
||||
工作距离105mm |
工作距离177mm |
工作距离47mm |
工作距离26mm |
|||||
放大倍数 |
视场范围 |
放大倍数 |
视场范围 |
放大倍数 |
视场范围 |
放大倍数 |
视场范围 |
|
WF10X/22mm |
6.7X |
32.8 |
3.4X |
65.7 |
10.1X |
21.9 |
13.4X |
16.4 |
45.0X |
4.9 |
22.5X |
9.8 |
67.5X |
3.3 |
90.0X |
2.4 |
|
WF15X/16mm |
10.1X |
23.9 |
5.0X |
47.8 |
15.1X |
15.9 |
20.1X |
11.9 |
67.5X |
3.6 |
33.8X |
7.1 |
101.3X |
2.4 |
135X |
1.8 |
|
WF20X/12mm |
13.4X |
17.9 |
6.7X |
38.5 |
20.1X |
11.9 |
26.8X |
9.0 |
90.0X |
2.7 |
45.0X |
5.3 |
135.0X |
1.8 |
180.0X |
1.3 |
|
WF25X/9mm |
16.8X |
13.4 |
8.4X |
26.9 |
25.1X |
9.0 |
33.5X |
6.7 |
112.5X |
2.0 |
56.3X |
4.0 |
168.8X |
1.3 |
225X |
1.0 |
|
WF30X/8mm |
20.1X |
11.9 |
10.1X |
23.8 |
30.2X |
7.9 |
40.2X |
6.0 |
135.0X |
1.8 |
67.5X |
3.6 |
202.5X |
1.2 |
270X |
0.9 |
四、显微镜相机参数:
LP-530HS型相机是一款VGA/USB双输出工业相机,图像色彩还原接近原色,提供鼠标操作,保证产品使用灵活方便。VGA输出连接显示器使用时可以用SD卡拍照或录制视频,也可通过USB连接电脑实现拍照录像测量尺寸功能。
图像传感器 |
1920*1080 FULL HD松下传感器1/2.86寸 |
|
横线竖线 |
支持,多色,横竖各四条,位置可移,粗线可调 |
有效像素 |
1920*1080 |
边沿增强 |
支持 |
|
像素尺寸 |
2.75*2.75um |
拍照录像 |
支持 |
|
帧率 |
30帧/S |
十字光标 |
支持,多色 |
|
清晰度 |
FULL HD |
图像对比 |
支持图像对比功能 |
|
白平衡 |
自动、手动 |
输出接口 |
VGA、USB 双输出 |
|
亮度控制 |
自动、手动 |
镜头接口 |
C接口 |
|
颜色 |
R/G/B可调 |
输入电压 |
DC 12V |
|
冻结 |
支持 |
外形尺寸 |
58*53*80mm |
|
OSD |
全面数字ui设计,鼠标操作 |
工作温度 |
0-70℃ |
