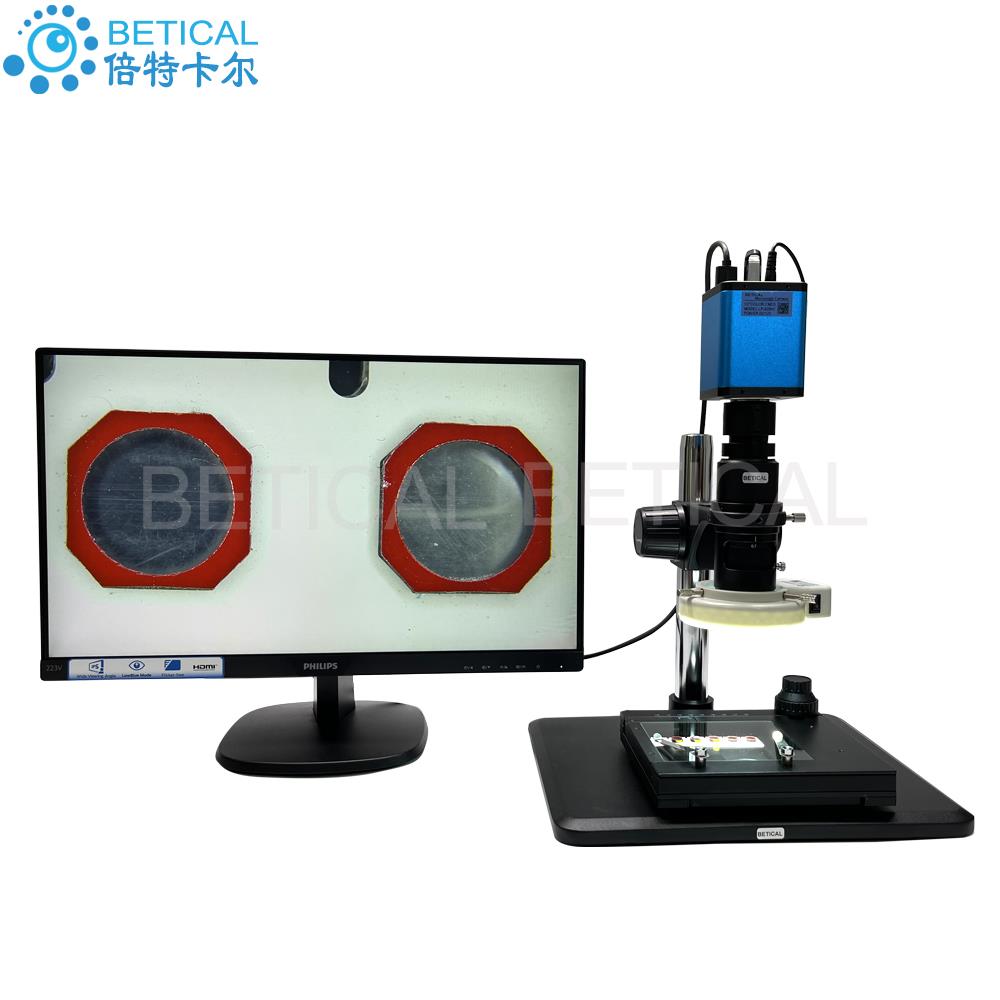

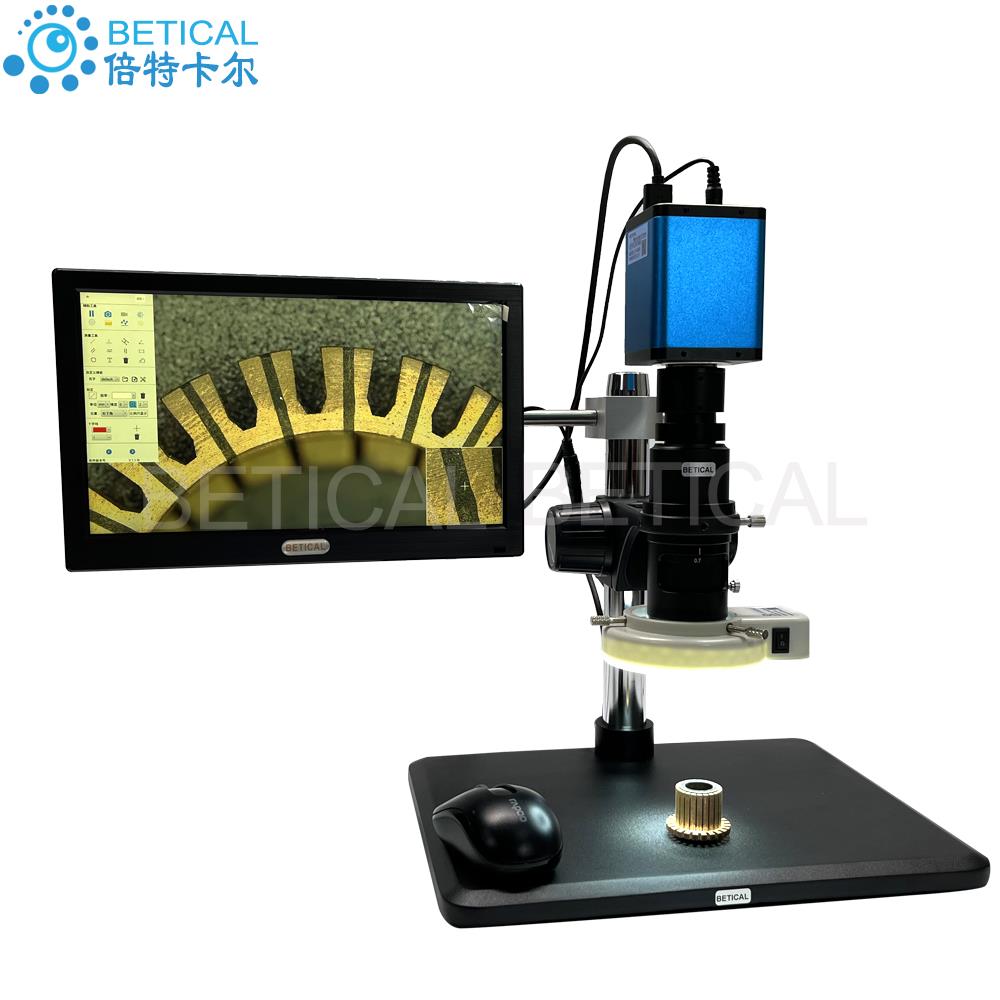

SZ7D-920HC型高清测量显微镜
-
SZ7D-920HC型高清测量显微镜无需电脑直连显示器 支持拍照录像、测量尺寸,鼠标操作、U盘储存
-
显示器可选配台式大尺寸显示器,17寸/19寸/21.5寸/23.8寸/27寸等;可挂小尺寸显示器,11.6寸/12.5寸/13.3寸 15.6寸
一、性能特点:

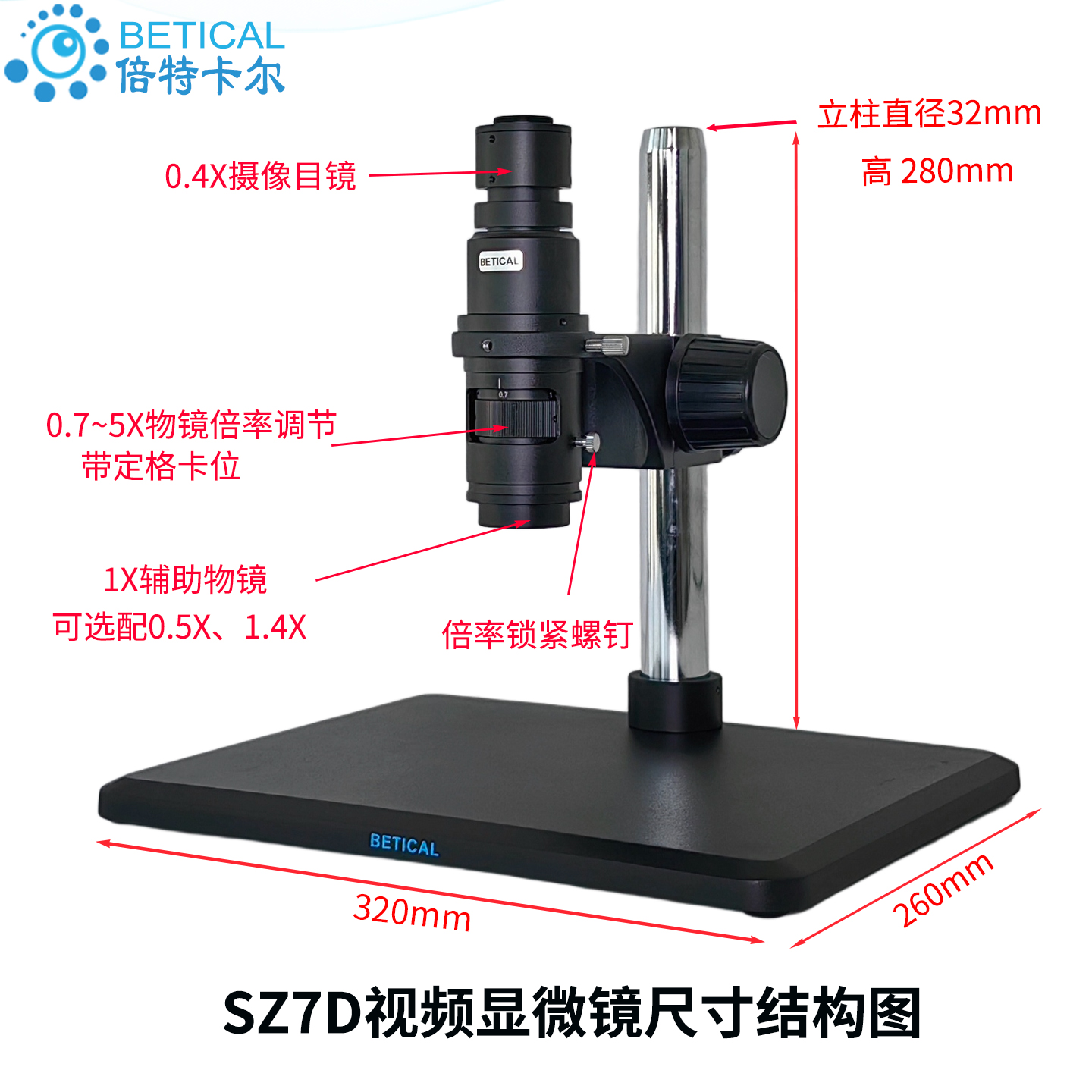

SZ7D-920HC型单筒显微镜采用立柱式平板支架,立柱高270mm ,直径:Φ32mm ,底座尺寸:320x260x26mm,可以根据要求选配不同款式支架。
1、光学系统:采用优质的光学系统,镀有特殊膜层的光学部件,很好的修正了视场边缘的成像效果,连续变倍物镜全程齐焦,形成清晰明亮且平坦的图像,物镜定格定倍,实现测量模式下倍率的精准定位。
2、摄像目镜:0.4X,
3、物 镜:0.7X~5X,可选配0.5X/ WD170mm辅助物镜缩小倍数提高工作距离或1.4X/WD100mm辅助物镜增加倍数,
4、变倍比:1:7
5、倍 数:18~160 倍(倍数可根据要求增减)
6、工作距离:105mm,可根据要求增加工作距离,为使用者提供更大的工作空间。
7、调焦机构:调焦手轮松紧可调,升降范围50mm
8、照 明:LED环形灯,照明系统种类多样,可选配:荧光环形灯,光纤冷光源等。
9、摄像系统:200万像素HDMI输出高清测量相机,无需电脑直连显示器支持拍照录像、测量尺寸,鼠标操作U盘储存
二、主要用途:
广泛应用于电子工业中微小零件的检测、装配、修理在线检测等领域的数码成像观察、检验和测量;同时也应用于生物解剖,珠宝检验,教育,科研、刑侦、医疗等领域。
三、显微镜相机参数:

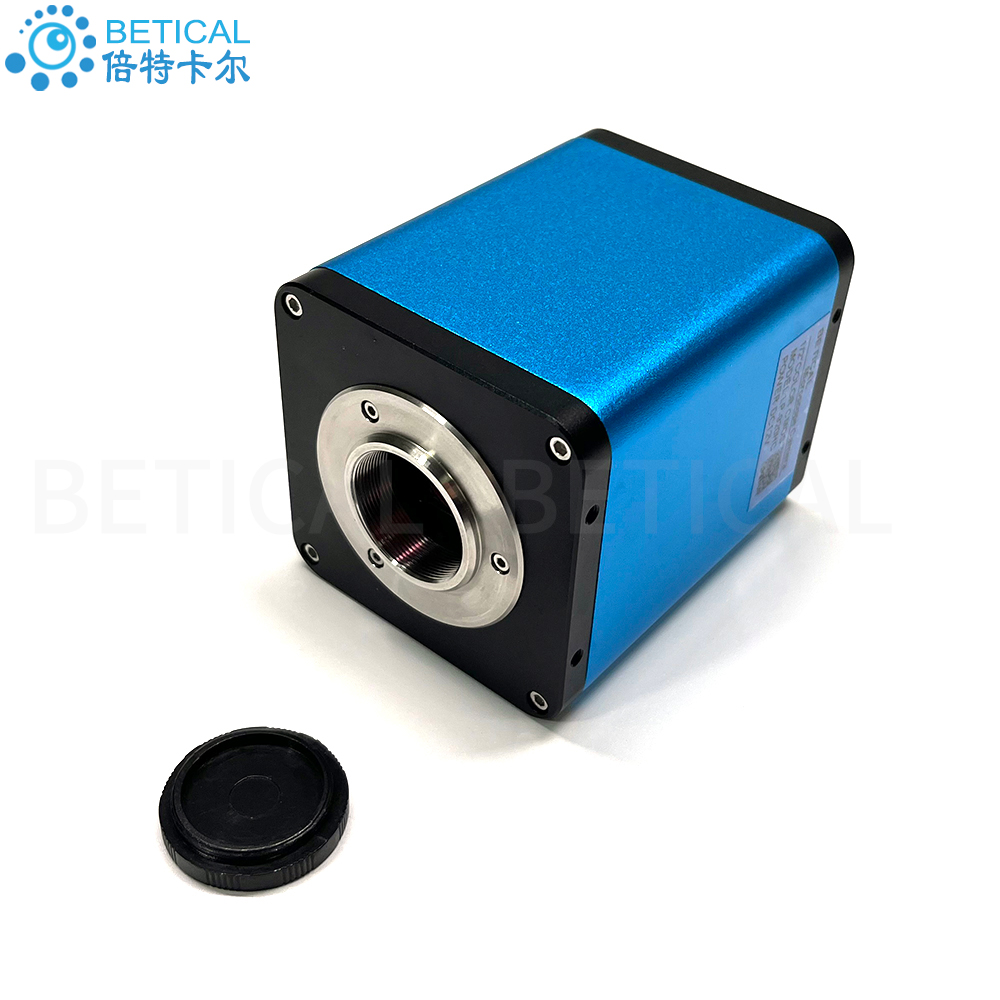

LP-920HC型相机是一款带测量和存储功能的HDMI接口工业相机,无需通过电脑主机直接连接显示器就能够进行实时高清产品图像观察、测量、拍照和储存。图像清晰无闪烁,高速无延时拖影,精准测量, USB鼠标操作简单,支持自动寻边、局部放大,可直接替代基于电脑的测量相机。实现高效、高清的测量功能。可广泛的应用于PCB及元器件检测、医疗检测、机器视觉、生产品质检测、激光加工等领域!
相机参数表
型号名称 |
LP-920HC型 HDMI高清智能测量相机 |
图像传感器 |
1/2〞彩色SONY CMOS |
分辨率 |
1920*1080P |
像素 |
200万 |
帧率 |
60 FPS |
像素尺寸 |
3.75μm x 3.75μm |
输出接口 |
HDMI 视频输出; 双USB2.0接鼠标、U盘 |
存储功能 |
拍照或者录像保存到U盘 |
测量功能 |
支持线段,角度,圆弧,矩形,多边形等测量,测量精度可达微米级 |
扫描方式 |
逐行扫描 |
白平衡 |
手动/自动 |
曝光方式 |
手动/自动 |
操作方式 |
全数字UI设计 菜单, 鼠标操作 |
数码放大 |
支持 |
十字线条 |
支持,横竖线条可根据需要设置数量和移动位置 |
输入电压 |
12V |
