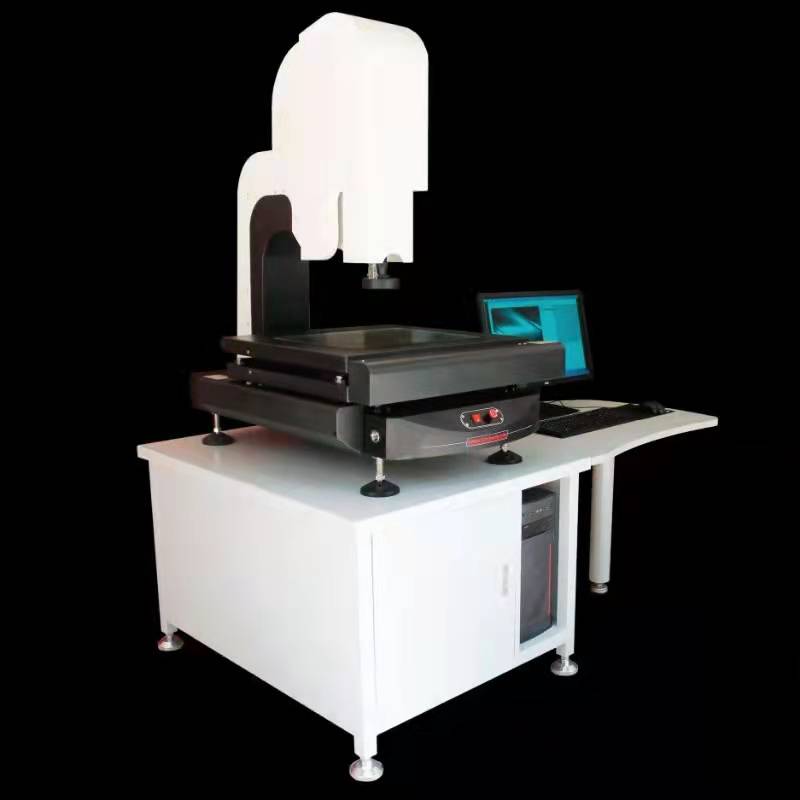

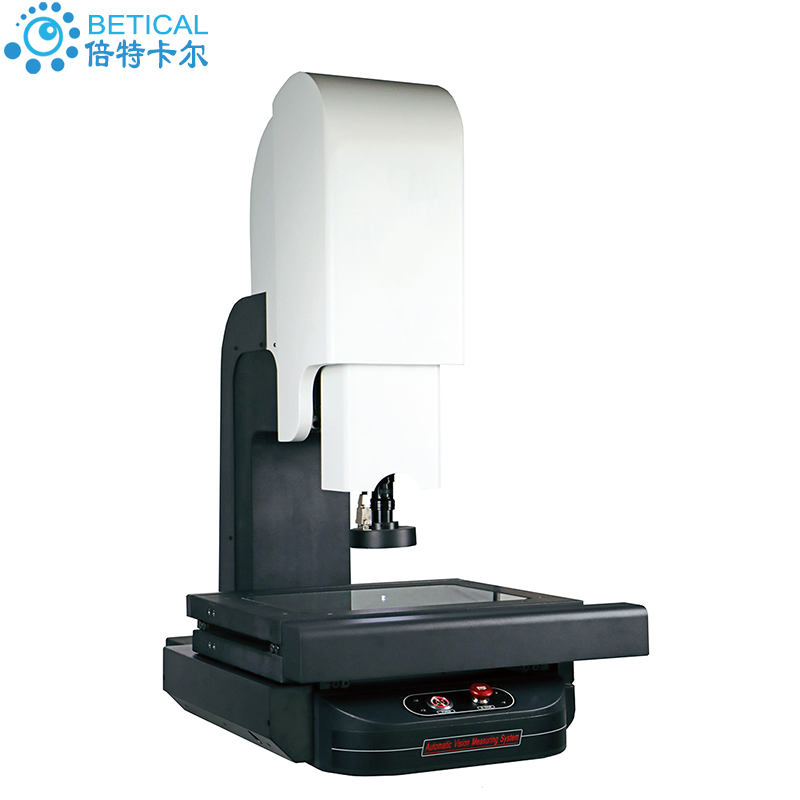

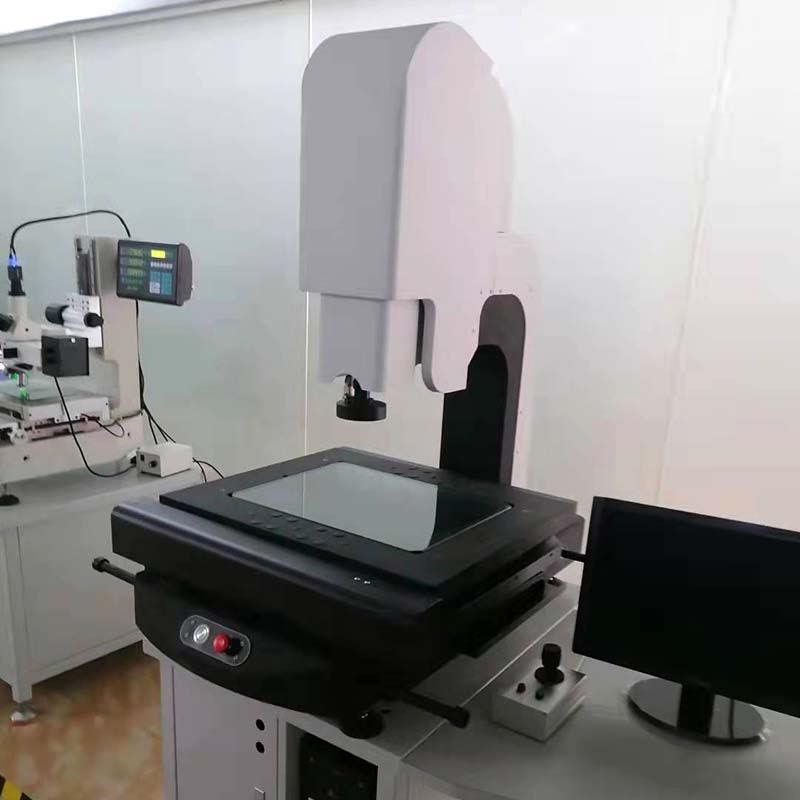

影像测量仪

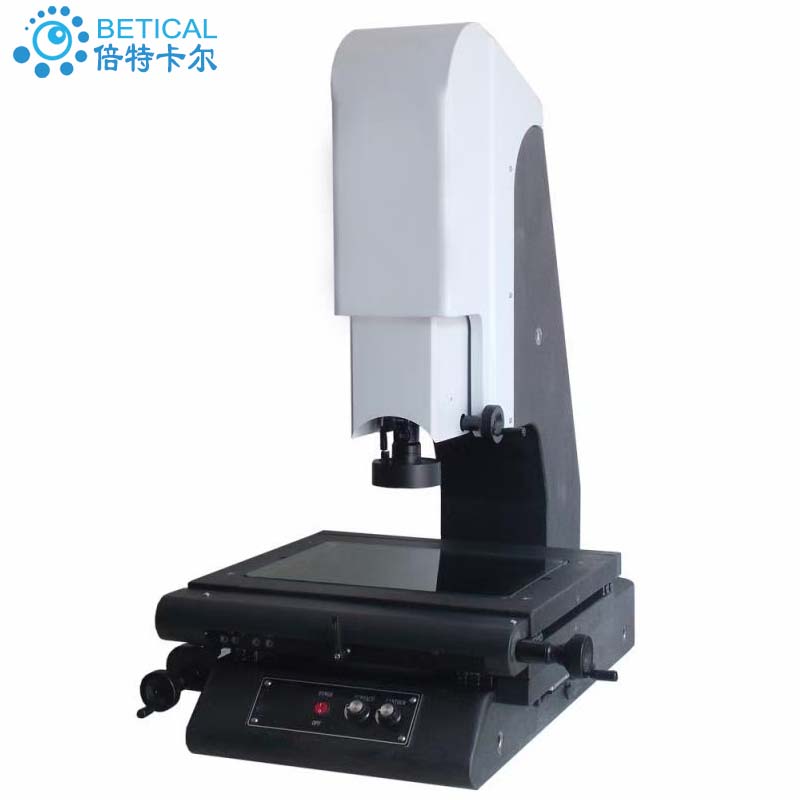

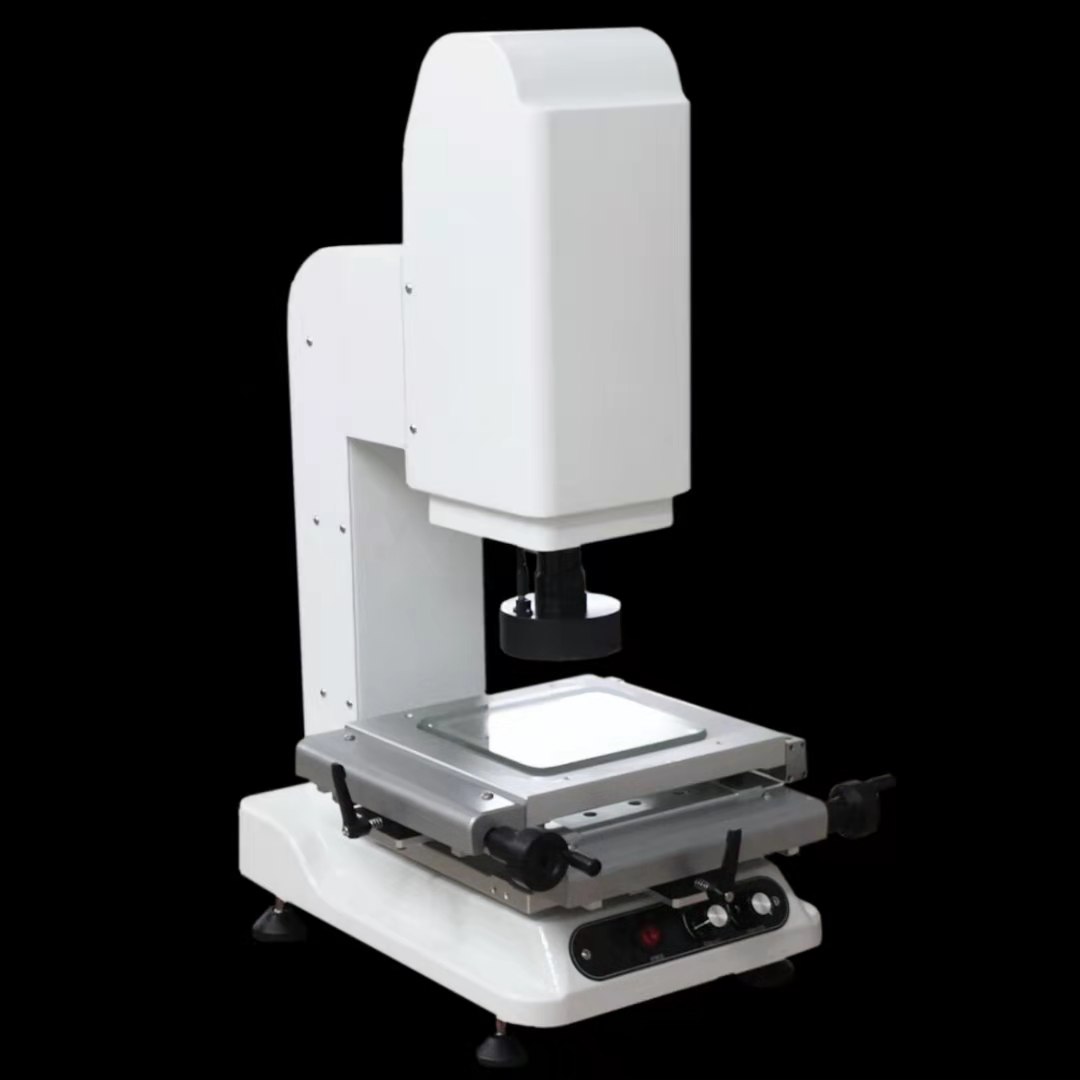

采用模块式设计，可选配二次元、2.5次元、3次元，手动，半自动、全自动系列；产品图片仅供参考，以实物为准；多种行程供选择：300*200mm、400*300mm、500*400mm

넶浏览量：0

产品简介
本机专为高端全自动量测市场量身定制，其具有的CNC编程、精准定位、重复测量、SPC报表统计、自动测量结果输出等功能，能快速高效地解决不同产品的批量测量需要，适用于以二维及简易三维测量为目的的一切应用领域, 广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业；
本机X、Y、Z三轴均为伺服驱动，由鼠标、键盘或选配摇杆操纵，通过本司专用的全自动影像测量软件，具有自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术，同时，基于机器视觉与微米精确控制下的自动对焦功能，可以满足清晰摄影下辅助测高需要(亦可加入精密测头完成接触式坐标测高)。可在使用夹具或工件随意放置的情况下，进行批量测量、SPC结果分类、自动输出测量结果等操作。
产品特点
采用数字相机及连续变倍物镜作为测量瞄准系统；
由移动工作台、三轴电子光栅尺和运动专用控制盒组成数据传动控制系统；
采用双重闭循环运动控制，保证电机在高速运动时精确的定位性能；
采用本公司开发的嵌入式模块控制机电，提高了电机响应速度，同时简化仪器与PC的接口，；
采用全花岗石平台结构，外观简洁大方，永不变形，永不生锈；
表面光由三环八区环形LED光源组成，每一组均为恒流电源驱动，并按需要分区程序显示；
Z轴影像对焦直接通过计算机软件操作，无需手动调焦，大幅度提高工作效率；
具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；
与计算机连接后,采用全自动影像测量仪专用软件测绘图形进行处理及输出；
三、产品参数
型号：CL3020CNC （不同行程型号：CL2010CNC、CL4030CNC、CL5040CNC）
运动行程（X、Y、Z轴mm）：300×200×150
工作距离：90mm
工作台呎寸(W×Dmm)：466×366
玻璃台呎寸(W×Dmm)：360×260
外形尺寸（W×L×Dmm）：980×690×1065
仪器基座及立柱材质：高精度、高稳定性花岗石
TBI精密滚珠丝杆+西德精密无牙传动+精密P级导轨构成XYZ优质传动系统
CCD摄影机：高清晰数字相机
变焦物镜： 0.7X～4.5X卡位变倍之高精密结构光学物镜
视频总倍率： 1X镜筒（30X～225X）
物方视场： 10.6～1.6mm
数显分辨率：0.0005mm
X、Y坐标测量示值误差≤（3+L/200）µm ， L为被测长度(单位：mm)
操作方式：XYZ三轴全自动伺服电机控制 +集成一体化运动控制设计（只需对接220V电源接口、USB接口、AV视频接口即可使用）
测量软件：全自动影像仪专用测量软件
工作环境：温度20±5 ℃，湿度35%-75%（尽量满足环境条件），如果温湿度条件不能达到以上标准，至少要将仪器放置在少灰尘，少油气，远离振动源的室内。

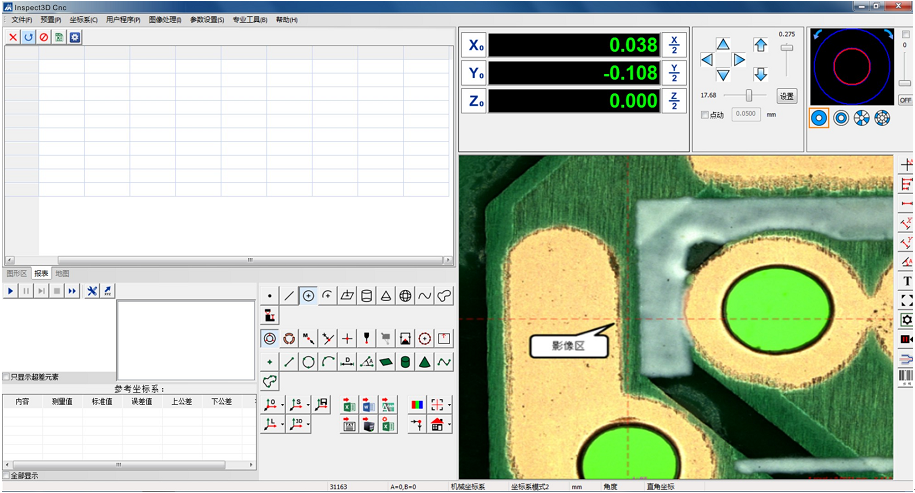

四、软件功能
CNC编程自动测量：以软件控制测量仪的工作台面及Z轴移动方向，使测量更方便，可选配操纵杆手柄控制，让操作更人性化。可根据客户产品所测尺寸，进行测量编程，保存测量路径后，即能进行批量自动测量，大大提高测量效率；
设置自动测量重复操作次数：测量同一产品所要检测的尺寸，设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间；
光学对焦：由计算机自动判定每次的对焦面，以保证变换焦距时测量的重现性及精准度；
光学对焦测高：通过光学对焦功能，用软件自动计算Z轴高度；
“全图” 导航定位窗口：可以实时浏览所有绘制的像素，并可让鼠标点哪走哪,更让测量之数据统统在掌控之中；
“浏览”窗口：可观察工件的全图形并具有类似AutoCAD的缩放功能；
在“浏览”视图中进行标注：可以直接在“浏览”视图中进行尺寸的标注；
亚像素找边：让软件实时刷新,实时跟踪鼠标，自动捕捉鼠标离最清晰边缘的最近点，更大程度的节约测绘时间；
图形自动捕捉：可对线、圆、弧进行自动扫描边缘并自动取得图形；自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。再以标准的圆和影像中的工件作对比，从而找到工件与标准图形之间的误差；
自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差；
标注：可测量平面上的任何几何尺寸（直径、半径、角度、两线距离、点到线的距离、两圆间距等等）；
坐标标注：以设定之坐标原点（0，0）为基准，标注像素上任意一点的坐标位置；
自设客户坐标：可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X，Y坐标位置；
绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和 AutoCAD相似；
操数：可将产品外形简易描出，描出的图形可转入AutoCAD经修改形成工程图；
设置像素颜色：可更改所绘制及标注的所有像素颜色，更容易区分便认；
自动捕捉像素上的各结点：可以自动捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，用于辅助标注绘图等应用功能；
形位公差：真圆度，真直度，同心度，可计算出产品上圆形真圆度、直线边真直度及两圆心的同心度；
设置公差：可设置产品的实际尺寸超出范围，超出则以红色背景警示；
发送至AutoCAD：可将实时影像中按实际工件外形所描绘的像素直接输出到AutoCAD；
保存高像素照片：可保存更清晰的测绘图元及产品照片，可以更大倍数的在看图软件中观察所保存的图片；
CCD校正：对CCD制作中产生的误差进行补偿，使测量更精准；
光栅尺校正：对光栅尺所产生的误差进行补偿，使测量更精准；
Z轴校正：对Z轴的移动偏差进行补偿，使测量更精准；
运动系数控制：可以更快速的在工作台中进行定位，节约大量的测量时间。

型号	CL2020CNC	CL3020CNC	CL4030CNC	CL5040CNC	CL6050CNC
XYZ测量行程mm	200x200x150	300x200x150	400x300x200	500x400x200	600x500x200
玻璃台面尺寸mm	260x260	360x260	460x360	560x460	660x560
工作台面尺寸mm	366x366	466x366	640x540	740x640	840x740
外形尺寸LxWxHmm	680x550x965	780x550x965	1050x750x1100	1200x850x1120	1325x925x1120
机器重量（KG)	125KG	150KG	250KG	350KG	500KG
结构设计	悬臂式结构，整机采用高精度花岗岩设计，集成一体化CNC运动控制设计
CCD摄像机／镜头	HIK千兆网接口彩色高清数字相机／0.7～4.5X连续交倍定格镜头（可选电子反馈变倍镜头或自动变倍镜头）
光学影像参数	工作距离：90mm；视频倍率：26～172X；视场：8.1～1.3mm（标配1X附加镜，可选2X和0.5X附加镜）
光源系统	底部轮廊光及表面光源均由软件程控调节，表面光采用四环八区LED光源
控制方式	XYZ三采用一体式伺服电机全闭环CNC控制
光栅尺分辨率	0.001mm（0.0005／0.0001可选）
测量精度（μm）	X-Y≤(3+L/200)μm Z≤ (4+L/200)μm L为被测长度（单位：mm）
工作电源	220v±10% /110v±10%(AC) 50Hz（注：需有电阻≤4Ω接地线）
工作环境	温度：18～24℃，相对湿度：30～75％，远离振源
